SEZRET

Programma di ingegneria strutturale, per il calcolo ed il disegno del dominio di sicurezza, di una sezione in cemento armato, col metodo degli stati limite. Crea il disegno in formato dxf per Autocad.

Descrizione dettagliata dal sito dell'autore.

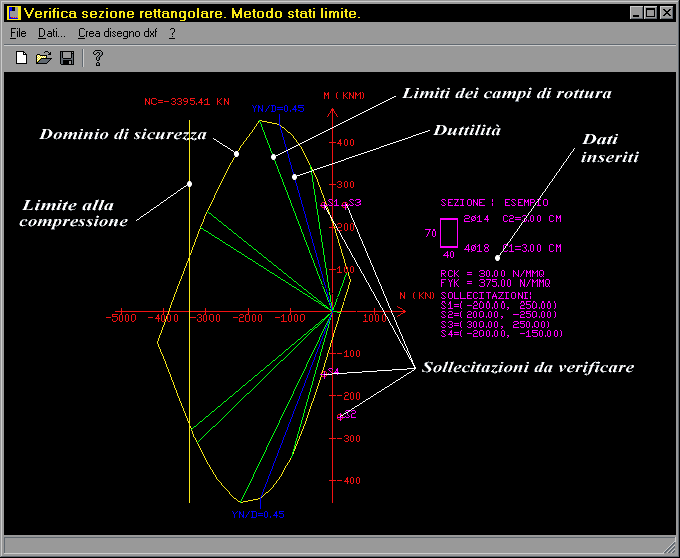

Il programma esegue il grafico del dominio M-N relativo ad una sezione rettangolare in cemento armato, soggetta a pressoflessione retta, necessario per la verifica degli stati limite ultimi.
Introducendo quattro coppie delle azioni momento M, azione normale N (combinazioni di carico), si puo' vedere se, per queste, la verifica è positiva (punti ricadenti all'interno del dominio).
L'asse delle ascisse rappresenta l'azione normale N (in KN), con valori positivi se di trazione; l'asse delle ordinate rappresenta l'azione flettente M (in KN*m), con valori positivi se comprime le fibre superiori. La curva in giallo rappresenta il cosiddetto "dominio di sicurezza", che visualizza le capacità di resistenza della sezione. Infatti, ogni punto della curva, individua una coppia di valori (N, M), oltre i quali si ha il collasso; quindi, tutti i punti esterni al dominio di sicurezza rappresentano combinazioni che portano a collasso la sezione. La costruzione della curva viene fatta per punti, calcolando l'azione normale di rottura e il momento corrispondente M=N*e.

Tag:  Ingegneria,  Strutturale,  Calcolo,  Dominio sezione-C.A.

Dimensione: 0,38 MB  - S.O.:    - Lingua:

Data: aggiornamento = 03/02/2013
